在電力系統中，電流互感器（CT）是繼電保護、計量與監測系統的重要組成部分，其性能優劣直接影響保護裝置動作的準確性與可靠性。其中，勵磁曲線及其拐點電壓是衡量互感器性能的關鍵技術參數之一。深入理解互感器勵磁曲線拐點電壓對保護系統的影響，對于保障電網安全運行具有重要意義。

所謂勵磁曲線，是指互感器二次側施加電壓與勵磁電流之間的關系曲線。當電壓升高至某一臨界值時，鐵芯由線性磁化區進入飽和區，勵磁電流會急劇增加，該臨界電壓即為拐點電壓。拐點電壓的高低，直接反映互感器鐵芯抗飽和能力的強弱。

在繼電保護應用中，若互感器拐點電壓過低，在系統發生短路或大電流故障時，互感器鐵芯容易提前飽和，導致二次電流失真，波形削頂甚至嚴重畸變。這種失真會使繼電保護裝置采樣到的電流值偏小，可能造成保護拒動或誤動。例如在差動保護或過流保護中，一旦電流信號失真，保護裝置的判據將受到影響，嚴重時會降低保護靈敏度或選擇性。

相反，若互感器拐點電壓滿足設計要求甚至具有一定裕度，在大故障電流沖擊下仍能保持線性輸出區間，二次電流波形完整、比例關系準確，繼電保護裝置才能正確判斷故障類型與方向，快速可靠動作。因此，在互感器選型和出廠試驗中，勵磁特性測試尤為重要。

根據相關電力行業技術規范，保護級互感器通常對拐點電壓有明確要求，特別是在差動保護和母線保護場合，對抗飽和能力要求更高。在現場運行維護中，若發現保護動作異?；螂娏鞑蓸硬ㄐ位儯瑧?yīng)及時對互感器進行勵磁特性檢測，確認其拐點電壓是否發生變化或鐵芯存在退磁、老化等問題。

互感器勵磁曲線測試通常通過逐級升壓方式測量勵磁電流變化情況，并繪制電壓-電流曲線，從而準確判斷拐點位置。測試過程中需保證電壓升速均勻、采樣精度高，并具備過壓保護功能，以確保試驗安全與數據準確。

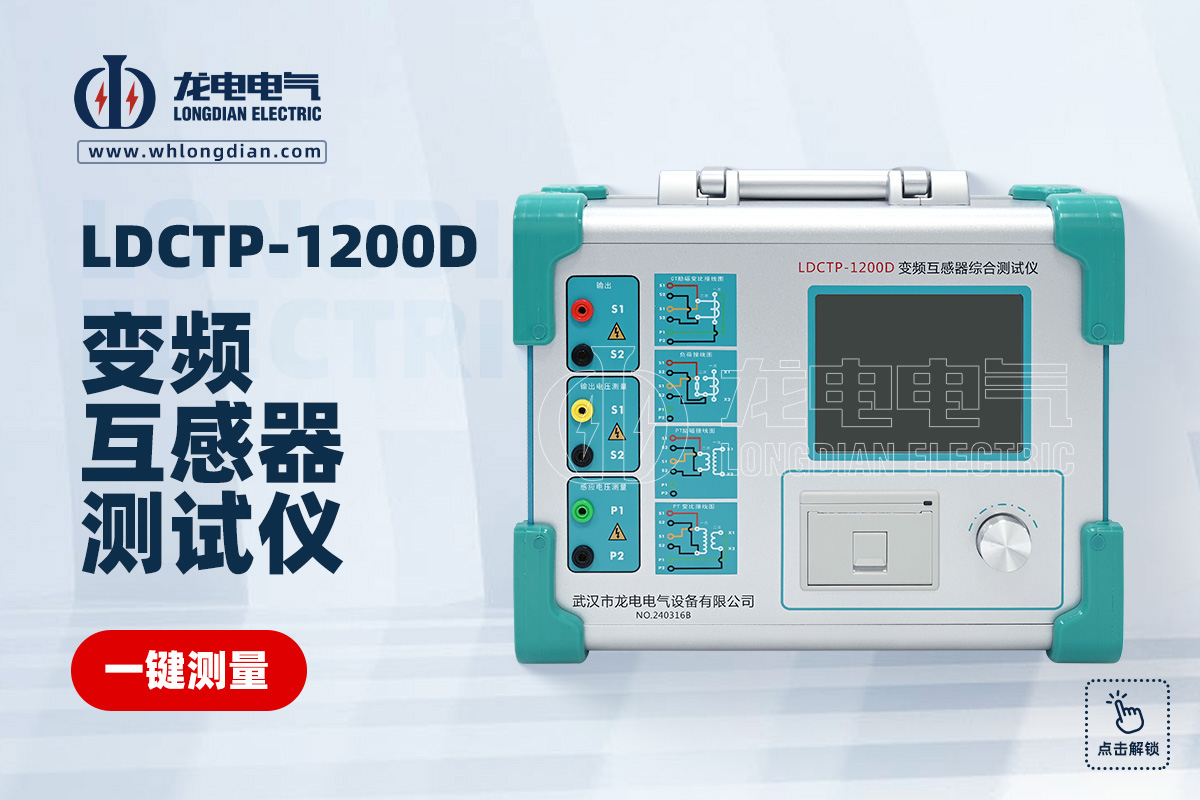

武漢市龍電電氣設備有限公司生產的互感器綜合特性測試儀，集勵磁特性測試、變比測試、極性測試、誤差測試等功能于一體，可自動繪制勵磁曲線并計算拐點電壓，測試過程智能化程度高，數據存儲與導出便捷，廣泛應用于變電站交接試驗及預防性試驗工作，為互感器性能評估提供可靠技術支撐。

綜上所述，互感器勵磁曲線拐點電壓不僅是衡量互感器抗飽和能力的重要指標，更直接關系到繼電保護裝置的動作準確性。通過規范測試與科學分析，可有效保障電力系統安全穩定運行。
