在電力系統繼電保護校驗工作中，電流輸出能力是繼電保護測試儀最關鍵的性能指標之一，它直接決定了設備能否滿足各種保護裝置的試驗需求。隨著保護裝置向微機化、智能化方向發展，測試儀的輸出能力也在不斷提升。武漢市龍電電氣設備有限公司長期專注繼電保護測試儀研發生產，對現場試驗輸出需求有深度理解。本文將從電流輸出范圍、負載能力、諧波能力、并/串聯方式等方面解析電流輸出能力該如何選型。

一、為什么電流輸出能力至關重要？
繼電保護測試中，大部分保護動作依賴電流量進行判據，如過流保護、差動保護、距離保護、方向保護等。輸出能力不足會導致保護無法動作、整定點比對失真，甚至無法完成試驗流程。因此，選型時必須首先明確電流輸出上限與負載要求。

二、電流輸出上限：常見規格與選型建議
目前市面上常見的繼電保護測試儀電流輸出范圍包括：

◆ 3×10A/3×25A：適用于配電保護及一次電流較小的場景。

◆ 3×40A/3×50A：適用于輸電線路、主變保護等多數場景，是主流選擇。

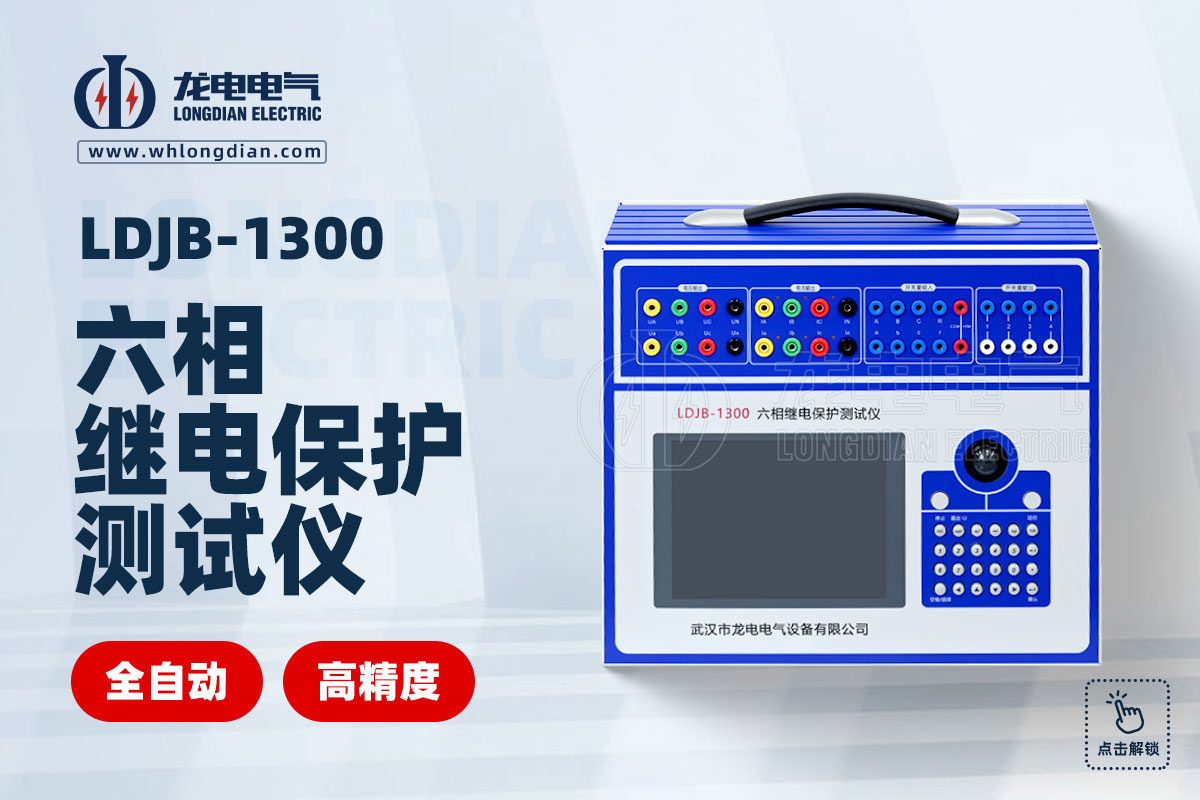

◆ 6×10A/6×25A/6×40A：適用于六相試驗，如差動保護、母聯保護、同期裝置測試等，靈活性更強。

選型要結合項目類型，如果需要大量做差動、同期及復雜微機保護試驗，建議優先選擇六相機型。

三、負載能力的重要性：不僅看電流大小，還要看“帶載能力”
即使輸出達到 40A 或 50A，如果負載能力不足，也無法推動高阻抗被試設備。一般選型建議：

◆ 負載能力 ≥500VA/路：適用于常規微機保護。

◆ ≥800VA/路：適用于老舊繼電器、高阻抗保護。

◆ ≥1000VA/路：適用于大型電網公司檢修場景。

武漢市龍電電氣設備有限公司生產的繼電保護測試儀在負載能力方面進行了優化，可滿足高阻抗保護試驗需求。

四、并聯與串聯輸出方式，提升大電流能力
部分測試儀支持：

◆ 兩路電流并聯輸出，電流翻倍

◆ 串聯輸出提高輸出電壓，適應高阻抗場景

這些功能可有效提升設備的適用性，在做主變差動、速斷等高電流保護試驗時十分重要。

五、諧波輸出能力：做諧波制動差動和特殊保護時必不可少
復雜試驗例如：

◆ 變壓器差動保護諧波制動

◆ 第2、3、5次諧波疊加

◆ CT 飽和模擬

需要測試儀具備較高的諧波輸出能力（一般 THD 可控）。這也是先進繼電保護測試儀的重要指標之一。

六、如何綜合選擇適合的電流輸出能力？
結合多年實際應用，總結如下選型建議：

◆ 配電所/廠站運維：3×40A 或 3×50A 足夠。

◆ 輸變電檢修、主變保護測試：6×10A 或 6×25A 更有彈性。

◆ 差動保護頻繁測試場景：優先選六相輸出設備。

◆ 高阻抗老舊保護：關注負載能力 ≥800VA。

◆ 多場景通用型需求：選擇可并聯提升電流輸出的型號。

正確選擇輸出能力，不僅提升試驗效率，更能保證保護動作判斷的準確性與可靠性。
