在電力系統中，高壓開關承擔著分?jǐn)喙收想娏鳌⑼度刖€路運行以及保護設備的重要任務。隨著電力設備的發展，高壓開關的內部滅弧介質和結構不斷演進，形成了少油斷路器、真空斷路器和 SF? 斷路器三種常見類型。不同類型的開關由于結構、滅弧方式和機械系統差異，其動特性也存在顯著不同，了解這些差異對于現場測試和檢修具有重要意義。

少油斷路器由于采用油作為滅弧和絕緣介質，內部機構相對復雜，傳動部件多，機械慣量大，因此其動特性往往表現為速度較低、動作行程較長、反應時間可能略大。同時，油中雜質、氣泡及機構磨損等因素容易引起分、合閘時間不穩定，因此少油斷路器在機械特性測試時通常需要重點關注行程偏差、速度不足以及觸頭反彈等問題。隨著技術發展，少油斷路器在新建工程中應用逐漸減少，但在老舊變電站仍大量存在，因此機械特性監測仍然十分重要。

真空斷路器則由于采用真空滅弧室，機構結構更加緊湊，觸頭行程短，分?jǐn)嗨俣瓤?，機械部分相對輕盈，因此具有動作迅速、同期性好、速度特性更穩定等優勢。真空斷路器的動特性測試中，一般特別關注分閘速度、行程及觸頭反彈，因為任何輕微機械松動或磨損都會反映在速度和反彈參數上。此外，真空滅弧室的機械磨損與壽命也可通過行程和速度參數的趨勢變化進行間接判斷。

SF? 斷路器由于內部充有六氟化硫氣體，能夠在高壓下迅速熄滅電弧，因此結構更加復雜，通常還帶有緩沖器、操作機構彈簧、合閘電阻等部件。與真空斷路器相比，SF? 斷路器的機構質量大，因此分閘速度、合閘速度和行程相對更長，并對壓力系統依賴更強。SF? 壓力不足、密封件老化、機構阻尼異常都可能導致時間延遲或速度降低。因此，針對 SF? 斷路器，機械特性試驗往往需要結合時間、速度、行程及合閘電阻變化等多維度參數進行綜合分析。

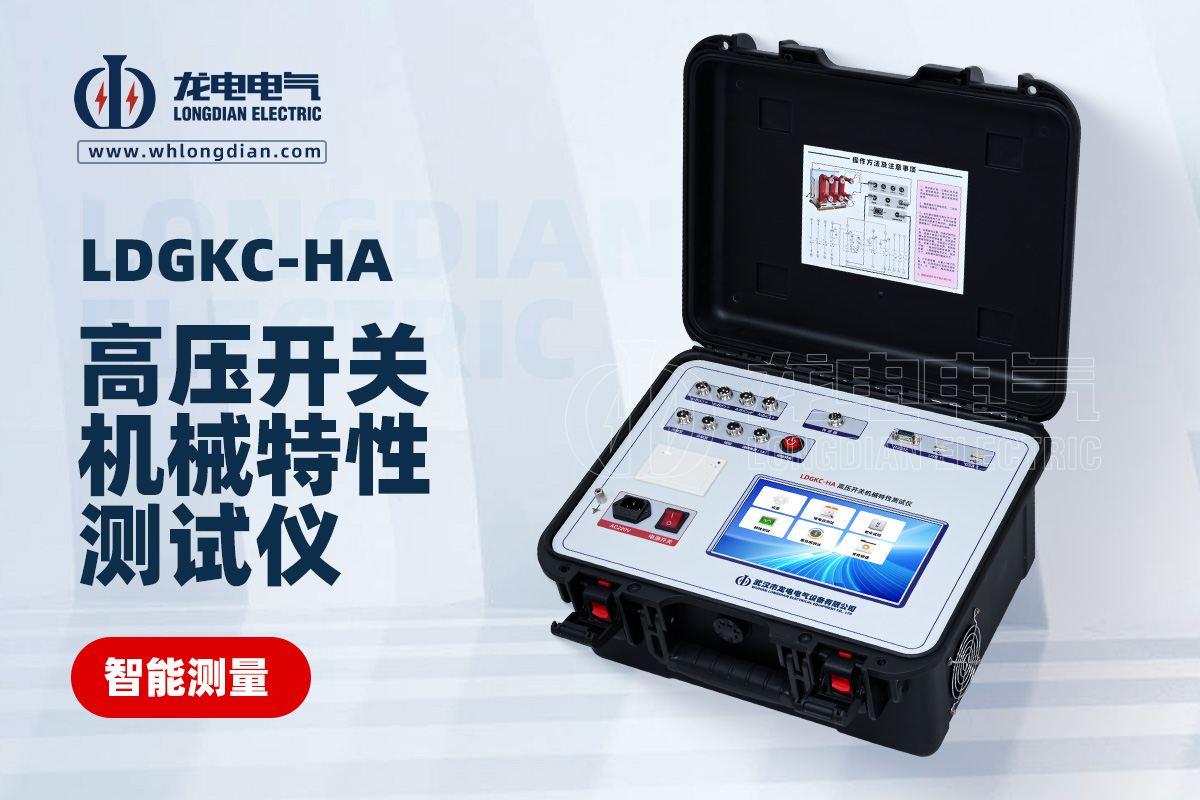

在實際測試工作中，武漢龍電電氣生產的高壓開關機械特性測試儀能夠適配少油、真空、SF? 等不同類型斷路器，支持時間、速度、行程、線圈電流曲線等全參數測試。儀器采用高精度采樣技術，可實現 0.01ms 級時間精度，同時配備觸摸屏操作界面，支持圖形化顯示和數據存儲，為現場工程人員全面分析不同類型開關的動特性差異提供可靠工具。此外，該測試儀還可擴展合閘電阻測量、交直流輸出及定制功能，使現場檢修更加高效便捷。

總體來說，少油、真空和 SF? 斷路器在結構、滅弧方式和操作機構設計上存在顯著差異，因此其動特性參數的表現也各不相同。通過專業的機械特性測試設備進行對比分析，可以有效評估斷路器性能變化、識別故障風險，為電力設備運行的安全性提供重要保障。
