在電力系統的運行與維護中，電纜擊穿故障是一類十分典型且危險的絕緣損壞問題。它不僅會導致供電中斷，還可能引發設備損壞或安全事故。許多技術人員都會疑問：電纜故障測試儀能檢測擊穿故障嗎？ 答案是——完全可以！

現代化的電纜故障測試儀已經具備檢測、定位和分析擊穿故障的完整功能，能夠?yàn)閾屝尢峁┚珳?zhǔn)依據。

什么是電纜擊穿故障

所謂“擊穿故障”，是指電纜絕緣層在高電壓作用下發生破壞，導致導體與地或相間產生短路放電現象。
常見的原因包括：

◆ 絕緣老化或受潮；

◆ 外力損傷導致局部薄弱；

◆ 電纜長期超負荷運行或擊雷沖擊。

擊穿故障通常表現為瞬時短路、冒煙、放電聲、絕緣電阻急劇降低等現象。若不及時定位，會對系統造成更大損失。

電纜故障測試儀檢測擊穿故障的原理

電纜故障測試儀利用高壓脈沖與低壓脈沖相結合的方式，對擊穿類故障進行檢測與定位。常用的測試方法包括：

◆ 高壓閃絡法（閃絡放電法）
當電纜擊穿點為高阻或間歇性放電狀態時，通過升壓使其重新閃絡放電。
放電瞬間產生的電磁波信號會被儀器捕捉，結合聲磁同步定點儀可實現精準定位。
? 優點：適用于高阻擊穿、絕緣不穩定故障。

◆ 脈沖反射法（TDR）
當擊穿點形成穩定短路時，可直接采用脈沖反射原理檢測反射波形。儀器根據脈沖傳播時間差計算出故障距離。
? 優點：測試快速、定位精度高。

◆ 二次閃絡定位法
先用高壓閃絡確定區段，再用低壓脈沖進行二次測試，綜合兩種波形分析，得到更精確的故障點距離。
? 優點：兼顧安全與準確度，適合復雜現場。

擊穿故障檢測的標準流程

◆ 初步檢測：用低壓脈沖反射法判斷故障性質（開路、短路或高阻擊穿）。

◆ 擊穿激發：若為高阻故障，通過高壓閃絡法使其放電擊穿。

◆ 距離測量：儀器自動計算波形反射時間，顯示故障距離。

◆ 現場定點：結合聲磁同步定點儀，精確定位地面擊穿點。

通過這一流程，工作人員無需反復挖掘，即可快速確定電纜損壞部位。

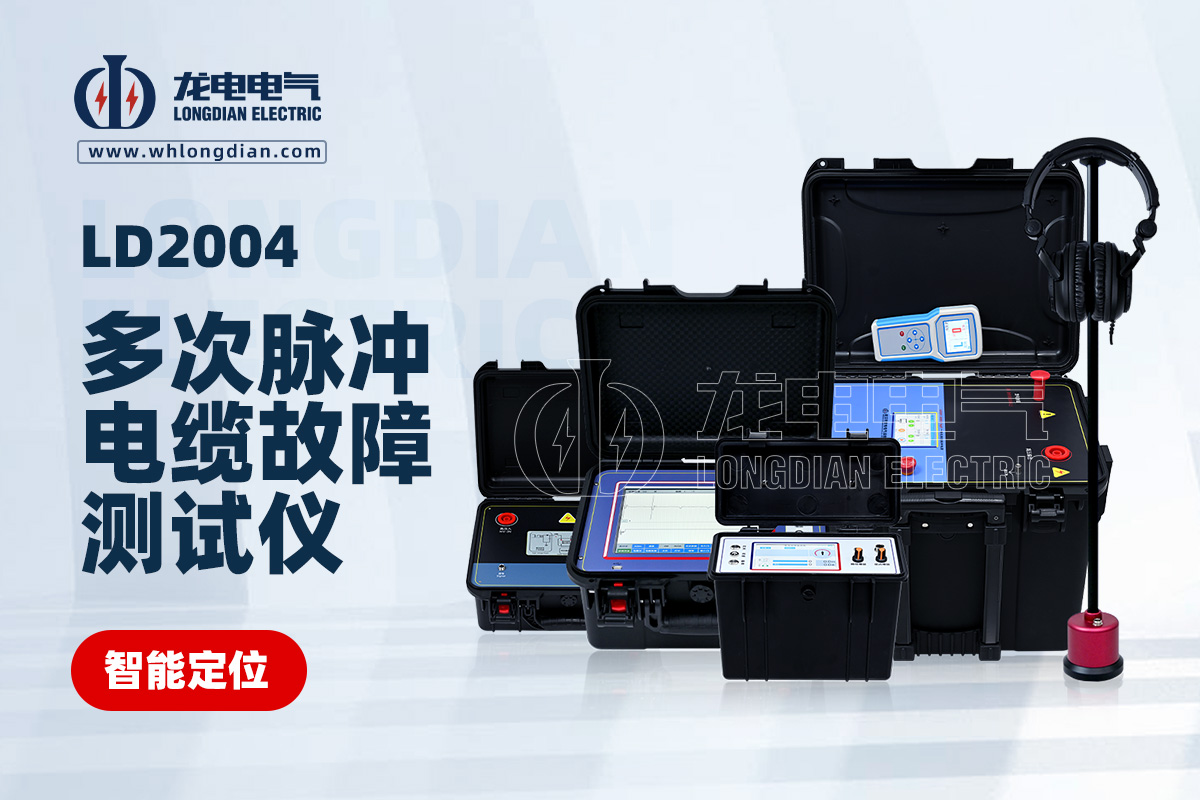

武漢龍電電氣電纜故障測試儀優勢

武漢市龍電電氣設備有限公司研發生產的智能電纜故障測試儀系列，專為擊穿、高阻、斷線、短路等復雜電纜故障設計。
其設備采用高性能ARM處理器，具備以下特點：

◆ 多模式測試：支持低壓脈沖法、高壓閃絡法、二次閃絡法；

◆ 高清波形分析：可直觀顯示波形變化與反射點；

◆ 聲磁同步定點：結合野外檢測設備，實現厘米級定位精度；

◆ 智能操作系統：觸屏界面、自動測試、U盤導出數據。

廣泛應用于電力、通信、鐵路、石化、礦業等領域，為現場搶修提供強大技術支持。

電纜故障測試儀不僅能檢測斷線、短路等故障，更能精準識別與定位電纜擊穿故障。
通過科學的測試原理與高壓閃絡技術，工作人員可以快速、安全地查找故障點，大大縮短停電時間，保障電網運行穩定。

選擇一臺高性能的電纜故障測試儀，就是為電力安全多加一層保障。
