高壓斷路器試驗是電力系統維護中至關重要的一環，目的是全面評估高壓斷路器（開關）的性能、可靠性和安全性，確保它能在正常運行和故障（如短路）情況下可靠地切斷或接通電流，保護電網設備。

什么是高壓斷路器試驗？

高壓斷路器試驗是指依照國家和行業標準（如 DL/T 596《電力設備預防性試驗規程》），對額定電壓高于1000V的斷路器進行的系統性、定期的或故障后的性能檢測和評估。

它不僅僅測試斷路器能否“開關”，更重要的是驗證其在嚴酷條件下的動作速度、動作一致性、絕緣強度以及導電通路完整性等關鍵指標。

高壓斷路器試驗的主要測試項目

高壓斷路器試驗通常分為三大類：機械特性、絕緣特性和導電回路特性。具體項目如下：

機械特性試驗（動態性能測試）

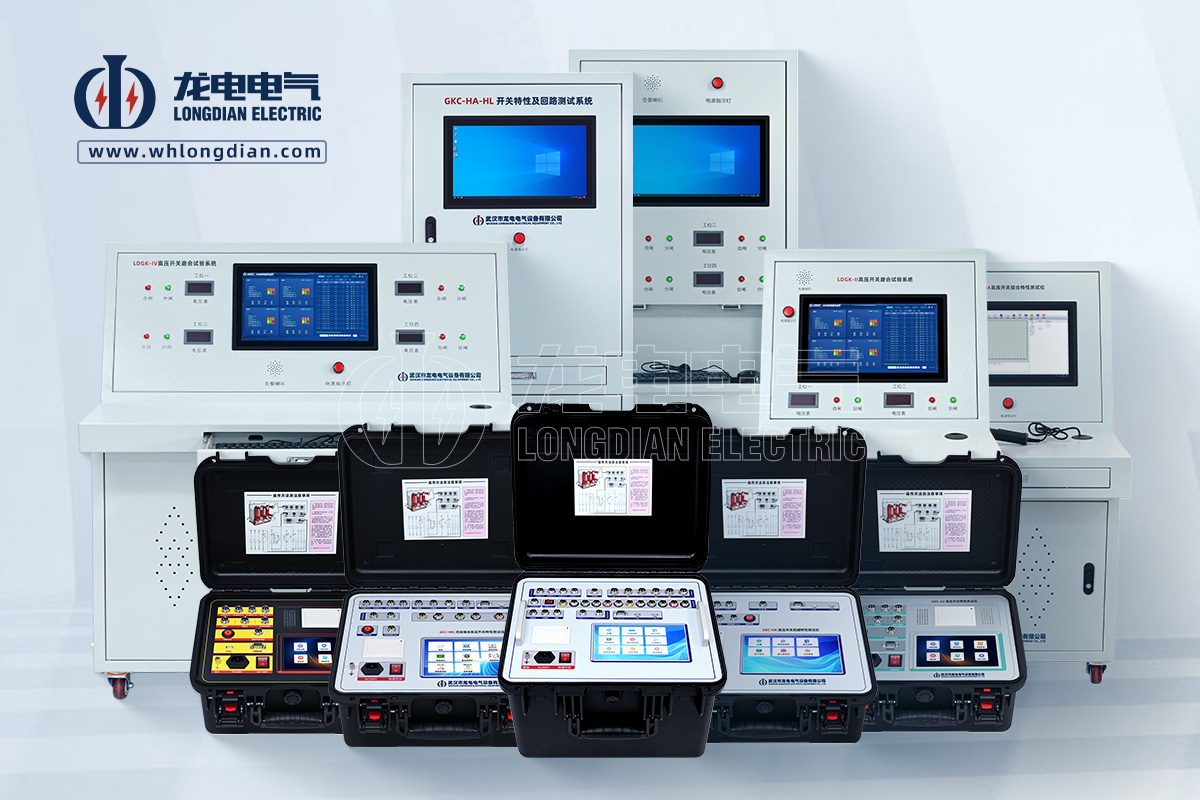

這是斷路器試驗中最重要的部分，主要關注其操作機構和傳動系統的健康狀況。這通常需要使用高壓開關綜合特性測試儀進行高精度測量。測試項目包括：

◆ 合、分閘時間測試： 測量從發出指令到觸頭接觸/分離的時間，判斷動作的靈敏度。

◆ 三相不同期性測試： 測量三相觸頭合閘或分閘動作的時間差，確保同期性滿足要求，避免電網不穩定。

◆ 運動特性測試： 精確測量觸頭的行程-時間曲線和速度-時間曲線，直觀判斷緩沖器、傳動機構等機械部件的健康狀況。

◆ 彈跳測試： 測量觸頭在合閘瞬間的回彈時間及幅度，彈跳過大會嚴重磨損觸頭并影響壽命。

◆ 線圈電流波形測試： 同步采集合/分閘線圈的電流波形，診斷操作機構的供電和電磁鐵吸合是否正常。

◆ 最小動作電壓測試： 檢驗斷路器在操作電源電壓降低時是否仍能可靠合閘或分閘。

絕緣特性試驗（靜態性能測試）

絕緣試驗旨在評估斷路器絕緣結構和滅弧介質的電氣強度，確保其能夠承受高電壓。測試項目包括：

◆ 絕緣電阻測量： 測量斷路器各相主回路與地、相與相間的絕緣性能。

◆ 介質損耗因數（tanδ）測試： 用于判斷套管、支柱絕緣等部件是否受潮或有內部缺陷。

◆ 工頻耐壓試驗： 施加高于額定電壓的交流電壓，檢驗絕緣強度。

◆ SF6 氣體質量檢測： 針對 SF6 斷路器，測試氣體的含水率、純度、分解產物等。

◆ 真空度測試： 針對真空斷路器，評估滅弧室的真空度。

導電回路特性試驗

該試驗確保電流能夠有效、低損耗地通過斷路器的觸頭和導電通路。

◆ 回路電阻測試： 測量主回路導電通路的接觸電阻。電阻過大會導致觸頭和連接處過熱，增加能耗和設備損壞風險。

◆ 泄漏電流測試： 測量斷路器分閘狀態下的泄漏電流（通常在高壓測試中進行）。

高壓斷路器試驗是電力系統維護中不可或缺的一環。它通過科學、準確的測試方法，確保了斷路器在關鍵時刻能可靠動作，是保障電網安全穩定運行的生命線。專業的試驗設備（如高壓開關特性測試儀）和嚴謹?shù)臏y試流程，是實現電力系統高可靠性的根本保障。
